Cách nhận biết lỗ bầu khoan chuẩn DIN

Cách nhận biết lỗ bầu khoan chuẩn DIN hoặc chuẩn JACOBS phải dựa vào kết quả đo kết hợp với bảng thống số để tra ra kết quả. Đây là các loại đầu khoan thường dùng cho những loại máy khoan bàn.

Hầu hết các loại đầu kẹp khoan dùng cho máy khoan bàn hay khoan đứng đều sử dụng kiểu lỗ côn. Trong khi các loại đầu khoan dùng cho máy cầm tay lại sử dụng kiểu ren 1/2 20UNF vì vậy không thể thay thế qua lại với nhau.

Đối với các loại đầu khoan còn mới chuẩn lỗ côn có ghi sẳn trên bầu khoan cùng với khả năng cặp. Tuy nhiên đối với các loại đầu khoan qua sử dụng thì dấu ghi trên đó có thể bị phai hoặc mất đi. Chính điều này sẻ gây khó khăn cho người cần mua mới.

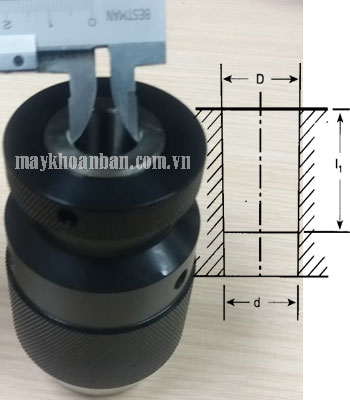

Trên thực thế đối với trường hợp này thì cách nhận biết lỗ bầu khoan chuẩn DIN hay chuẩn JACOBS chỉ còn cách đo thủ côi rồi tra theo thông số của chuẩn DIN và JACOBS. Lưu ý cần phải đo đúng và chính xác.

Riêng phần đuôi côn thì cả 2 chuẩn đều dùng giống nhau như MT1, MT2, MT3, MT4....vì vậy nếu không thể xác định chính xác người dùng có thể mua nguyên bộ bao gồm cả đầu khoan và đuôi côn.

Kích thước côn chuẩn DIN238

(phần lắp đầu cặp mũi khoan).

Type	D	d	L
B6	6.35	5.85	10
B10	10.094	9.4	14.5
B12	12.065	11.1	18.5
B16S	15.608	14.5	21.5
B16	15.733	14.5	24
B18S	17.431	16.2	25
B18	17.78	16.2	32
B22	21.793	19.8	40.5
B24	23.825	21.3	50.5
Đơn vị tính mm
