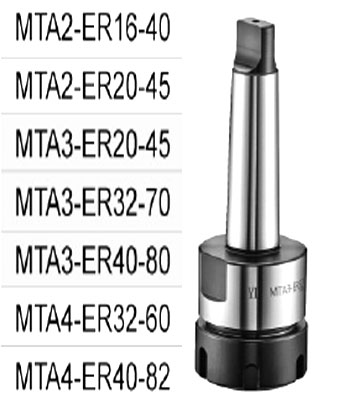

Chuôi cán côn MTA2, MTA3, MTA4 ER-16, ER-20, ER-32, ER-40

Chuôi cán côn MTA2, MTA3, MTA4 ER-16, ER-20, ER-32, ER-40 hiệu Yaliang Đài Loan là dụng cụ lắp vào trục chính các loại máy gia công cơ khí như máy khoan, máy khoan phay, máy doa, mái mài, máy ta rô và các loại thiết bị khác.

Chuôi cán MTA-ER theo chuẩn DIN có phần đuôi dẹp khác với loại MTB-ER có phần đuôi côn kiểu lỗ ren dùng kiểu ty rút trên một số dòng máy phay loại nhỏ. Ngoài ra độ côn của 2 kiểu chuôi côn này giống nhau.

Phần kẹp dao cụ được thiết kế theo chuẩn ER với nhều Collet khác nhau. ER-16 ( 1, 2, 3, 4, 5, 6, 7, 8, 9, 10) (mm), ER-20 ( 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13) (mm), ER-32 ( 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 12, 13, 14, 15, 16, 17, 18, 19, 20) (mm), ER-40 (4, 5, 6, 7, 8, 9, 10, 11, 12, 13 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26)

Đuôi côn MTA -ER gồm các model MTA2-ER16-40, MTA2-ER16-45, MTA3-ER20-45, MTA3-ER32-70, MTA3-ER40-80, MTA4-ER32-60, MTA4-ER40-82. Ngoài đuôi côn kiểu MTA nhà sản xuất Yaliang còn có loại đuôi trụ kiểu C-ER với các model: C20-ER16-50, C20-ER16-100, C20-ER16-150,, C20-ER20-50,, C20-ER20-100,, C20-ER20-150,, C20-ER25-50,, C20-ER25-100,, C20-ER25-150,, C25-ER16-100,, C25-ER16-150,, C25-ER20-150,, C25-ER25-100,, C25-ER25-150.

Chuôi cán côn MTA2, MTA3, MTA4 ER-16, ER-20, ER-32, ER-40 được bán rời từng model và sẻ không bao gồm phần Collet kẹp mũi. Tuy theo từng chuẩn ER mà người dùng có thể chọn mua đúng Collet theo yêu cầu. Nếu lỗ trục chính là đuôi trụ có thể chọn C20, C25-ER hoặc kiểu đuôi côn ren vặn MTB-ER.

Thông số chuôi cán MTA-ER.

Moder	Taper	L(mm)	D(mm)	Collet
MTA2-ER16-40	MTA2	40	28	ER-16
MTA2-ER20-45	MTA2	45	34	ER-20
MTA3-ER20-45	MTA3	45	34	ER-20
MTA3-ER32-70	MTA3	70	50	ER-32
MTA3-ER40-80	MTA3	80	63	ER-40
MTA4-ER32-60	MTA4	60	50	ER-32
MTA4-ER40-82	MTA4	82	63	ER-40
