Cán dao BT50 Collet ER16, ER20, ER25, ER32, ER40

Cán dao BT50 Collet ER16, ER20, ER25, ER32, ER40 Yaliang Đài Loan cho phép kẹp các loại dao cụ như mũi khoan, mũi ta rô mũi doa, mũi mài.... Đây là loại phụ kiện hay được dùng trên các máy gia công cơ khí có trục chính chuẩn BT50.

Chuôi cán dao gồm có 2 phân là đuôi dao theo chuẩn BT50, phần kẹp dao cụ theo các chuẩn ER-16, ER-20, ER-25, ER-32, ER-40, mổi chuẩn sẻ có các Collet với khả năng cặp mũi khác nhau, Collet được bán rời theo từng size.

Các Collet trong chuẩn ER gồm có các loại như sau : ER-16 ( 1, 2, 3, 4, 5, 6, 7, 8, 9, 10) (mm), ER-20 ( 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13) (mm), ER-25 ( 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16) (mm). ER-32 ( 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 12, 13, 14, 15, 16, 17, 18, 19, 20) (mm), ER-40 (4, 5, 6, 7, 8, 9, 10, 11, 12, 13 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26).

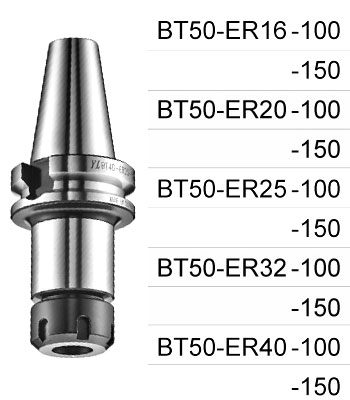

Chuôi các dao BT50-ER gồm các model BT50-ER16-100, BT50-ER16-150, BT50-ER20-100, BT50-ER20-150, BT50-ER25-100, BT50-ER25-150, BT50-ER32-100, BT50-ER32-150, BT50-ER40-100, BT50-ER40-150.

Lưu ý rằng cán dao BT50 Collet ER16, ER20, ER25, ER32, ER40 sẻ không bao gồm Collet, phần Collet kẹp người dùng có thể chọn từng Size theo chuẩn ER của đuôi cán BT50. Ngoài ra nhà sản xuất còn có loại đuôi côn MTA-ER và đuôi trụ C-ER.

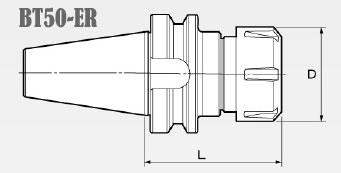

Thông số chuôi cán dao BT50-ER

Model	L (mm)	D (mm)	Weigh (kg)
BT50-ER16-100	100	28	4.2
BT50-ER16-150	150		4.4
BT50-ER20-100	100	34	4.3
BT50-ER20-150	150		4.5
BT50-ER25-100	100	42	4.5
BT50-ER25-150	150		4.8
BT50-ER32-100	100	50	4.8
BT50-ER32-150	150		5.0
BT50-ER40-100	100	63	4.7
BT50-ER40-150	150		5.7
