Các loại Collet dùng cho chuẩn ER

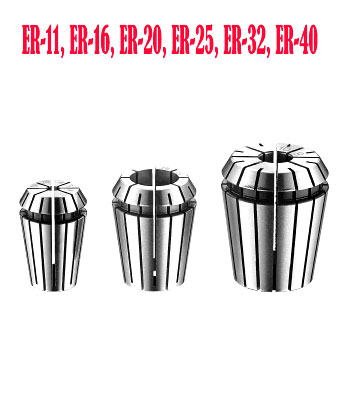

Các loại Collet dùng cho chuẩn ER Yaliang Đài Loan là dụng cụ dùng kẹp mũi khoan, mũi doa, ta rô và các loại dao cụ khác. Collet có nhiều loại khác nhau tùy theo từng loại chuẩn ER và chuôi cán đang sử dụng.

Các loại Collet ER thường dùng có ER11 ( 1, 2, 3, 4, 5, 6, 7) (mm), ER16 ( 1, 2, 3, 4, 5, 6, 7, 8, 9, 10) (mm) ER20 ( 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13) (mm), ER25 ( 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, (mm).

Các loại Collet ER32 ( 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20) (mm) ER40 ( 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26) (mm). Lưu ý rằng Collet được bán theo nguyên bộ hoặc từng size.

Lưu ý, Collet này chỉ là phần cặp dao cụ, người sử dụng phải kết hợp với phần chui cán NT, BT, R-8, MTB, MTA, đuôi cán trụ C (D) ....mới có thể đưa vào sử dụng. Phần chuôi cán này người dùng phải mua riêng.

Các loại Collet dùng cho chuẩn ER có độ chính xác cao và chỉ phù hợp với một số loại chuôi cán theo chuẩn ER. Cùng tiêu chuẩn ER có các loại chuôi cán như MTA-ER, MTB-ER, C-ER, R8-ER, BT30-ER, BT40-ER, BT50-ER....

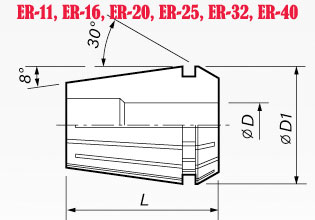

Thông số ER Spring Collets

Model	D1(mm	L(mm)	D(mm)	Weigh (Kg)
ER-11	11.5	18	1, 2, 3, 4, 5, 6, 7	0.03
ER-16	17	27	1, 2, 3, 4, 5, 6, 7, 8, 9, 10	0.03
ER-20	21	31	2, 3, 4, 5, 6, 7, 8, 9, 10, 11,	0.04
			12, 13
ER-25	26	35	2, 3, 4, 5, 6, 7, 8, 9, 10, 11,	0.07
			12, 13, 14, 15, 16
ER-32	33	40	3, 4, 5, 6, 7, 8, 9, 10, 11, 12,	0.15
			13, 14, 15, 16, 17, 18, 19, 20
ER-40	41	46	4, 5, 6, 7, 8, 9, 10, 11, 12, 13	0.27
			14, 15, 16, 17, 18, 19, 20,
			21, 22, 23, 24, 25, 26
