Chuôi cán dao trụ C20, C25, ER-16, ER-20, ER-25

Chuôi cán dao trụ C20, C25, ER-16, ER-20, ER-25 Yaliang Đài Loan thích hợp dùng trên các dòng máy cơ khi gia công kim loại có trục chính theo chuẩn C-20 và C-25, phần kẹp dao cụ theo chuẩn ER16, ER20 và ER25 (mổi chuẩn ER sẻ có Collet khác nhau).

Các Collet trong chuẩn ER gồm cóa các loại như sau : ER-16 ( 1, 2, 3, 4, 5, 6, 7, 8, 9, 10) (mm), ER-20 ( 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13) (mm), ER-25 ( 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16) (mm). Collet được bán theo từng Size.

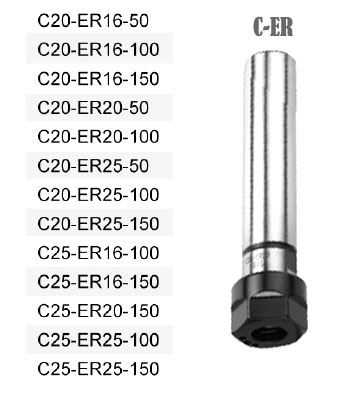

Chuôi cán loại trụ tròn C-20 và C-25 gồm các model C20-ER16-50, C20-ER16-100, C20-ER16-150, C20-ER20-50, C20-ER20-100, C20-ER20-150, C20-ER25-50, C20-ER25-100, C20-ER25-150, C25-ER16-100, C25-ER16-150, C25-ER20-150, C25-ER25-100, C25-ER25-150.

Ngoài loại chuôi cán trụ tròn nhà sản xuất còn có 2 loại đuôi cán côn kiểu MTA và MTB gồm các model MTA2-ER16-40, MTA2-ER16-45, MTA3-ER20-45, MTA3-ER32-70, MTA3-ER40-80, MTA4-ER32-60, MTA4-ER40-82, MTB2-ER16-40, MTB2-ER16-45, MTB3-ER20-45, MTB3-ER32-70, MTB3-ER40-80, MTB4-ER32-60, MTB4-ER40-82, đặc biệt có chuẩn R5-ER32.

Chuôi cán dao trụ C20, C25, ER-16, ER-20, ER-25 được bán lẻ phần chuôi cán và Collet ER, vì vậy khi mua người dùng có thể chọn các size Collet kẹp cần thiết để mua mà không phải mua nguyên bộ. loại trên các dòng máy khoan phay nhỏ hay dùng là chuôi cán MTB-ER.

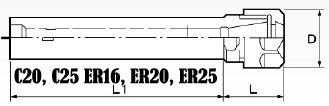

Bản thông số đuôi trụ C-ER.

Model	L1	L	Collet ER
C20-ER16-50	50	30	ER-16
C20-ER16-100	100	30	ER-16
C20-ER16-150	150	30	ER-16
C20-ER20-50	50	36	ER-20
C20-ER20-150	150	36	ER-20
C20-ER25-50	50	46	ER-25
C20-ER25-100	100	46	ER-25
C20-ER25-150	150	46	ER-25
C25-ER16-100	100	30	ER-16
C25-ER16-150	150	30	ER-16
C25-ER20-150	150	36	ER-20
C25-ER25-100	100	46	ER-25
C25-ER25-150	150	46	ER-25
