Cách tra lỗ đầu khoan chuẩn Jaccob

Cách tra lỗ đầu khoan chuẩn Jaccob gồm các loại JT0, JT1, JT2, JT2S, JT3, JT33, JT4, JT6 tương ứng với các kiểu đầu khoan loại thường và lắp nhanh như 3mm, 6mm, 8mm, 10mm, 13mm, 16mm, 19mm.

Thông thường khi đầu kẹp mũi khoan bị hư hỏng người dùng cần thay thế mới hoặc mua mới, nhưng sẻ không biết mua loại nào cho phù hợp với đuôi côn, nếu mua sai sẻ không lắp được.

Đối với các đầu cặp mũi khoan dùng cho máy cầm tay thì đầu khoan loại này có lỗ kiểu ren chuẩn 1/2 20UNF. Nhưng các loại đầu khoan dùng cho máy khoa bàn thì thường dùng kiểu lỗ côn và đuôi côn để lắp vào trục chính.

Đối với các loại đầu cặp mũi khoan dùng trên máy khoan bàn, khoan đứng sẻ có 2 chuẩn là Jacob (JT) và DIN (B). Hai chuẩn này đều là côn, có kích thước gần giống nhau nhưng không thể thay thế cho nhau.

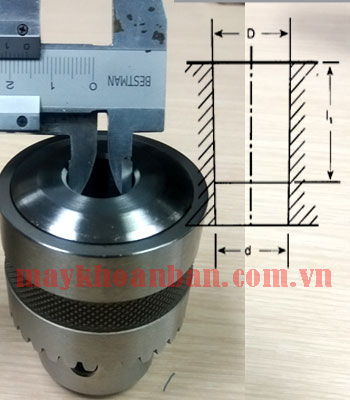

Những đầu khoan mới chuẩn thường có ghi trên đầu khoan, nhưng đối với đầu khoan củ thi số ghi sẻ mất đi. Vì vậy cách tra lỗ đầu khoan chuẩn Jaccob hay DIN là phải đo thủ công sau đó tra theo bảng thông số chuẩn của nhà sản xuất, riêng phần đuôi côn là giống nhau.

Thông số lỗ côn theo chuẩn Jacobs.

Type	D(mm)	d(mm)
JT0	6.350	5.802
JT1	9.754	8.459
JT2S	13.940	12.386
JT2	14.199	12.386
JT33	15.850	14.237
JT6	17.170	15.852
JT3	20.599	18.951
JT4	28.550	26.346
JT5	35.890	33.422
