Kích thước áo côn

Kích thước áo côn theo tiêu chuẩn kết hợp với đuôi côn dùng để nối dài hoặc chuyển độ côn trục chính từ lớn qua nhỏ trên máy khoan đứng, khoan bàn, khoan tự động, khoan phay, khoan taro, taro tự động, khoan từ...

Kích thước áo côn được biểu thị bởi 2 số lớn qua nhỏ, ví dụ áo côn 2x3 là phần lắp vào trục chính thiết bị MT3, phần trong áo côn là MT2. Đây là phụ kiện nối chuyển tiếp trên một số thiết bị khoan, taro, khoan từ....

Áo côn là phụ kiện chuyển tiếp giữa trục chính và đuôi côn, mũi khoan đuôi côn, đầu cặp mũi taro....Ví dụ máy khoan từ PB100EFRV trục chính côn số 3, nhưng đầu cặp mũi taro côn số 2. Vì vậy cần mua thêm áo cốn 2x3.

Trên các loại máy khoan hộp số RF-500S, RF-500C,... côn trục chính là MT4, nhưng khi cần khoan mũi khoan đuôi côn 30mm đuôi côn MT3, cần mua thêm áo côn số 3x4.....

Kích thước áo côn theo tiêu chuẩn DIN được dùng rộng rải trên các thiết bị có ở thị trường. Người sử dụng cần xác định rỏ thông số tránh mua nhầm lẩn sẻ không dùng được.

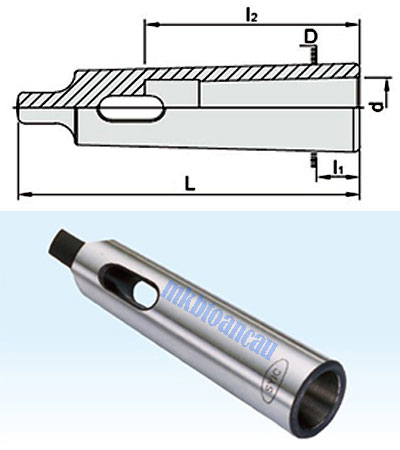

Thông số kích thước Áo côn.

Code	Tapper	D	d	L	L1	L2
TC-201	2x1	17.780	12.206	89	17	56
TC-202	3x1	23.825	12.206	100
TC-203	3x2	23.825	17.780	112	18	67
TC-204	4x1	31.267	12.206	124
TC-205	4x2	31.267	17.780	124	6.5	67
TC-206	4x3	31.267	23.825	140	22.5	84
TC-207	5x1	44.339	12.206	156
TC-208	5x2	44.339	17.780	156
TC-209	5x3	44.339	23.825	156
TC-210	5x4	44.339	31.267	167	21.5	107
TC-211	6x4	63.348	31.267	220
TC-212	6x5	63.348	44.339	224	8	133
Đơn vị tinh mm
