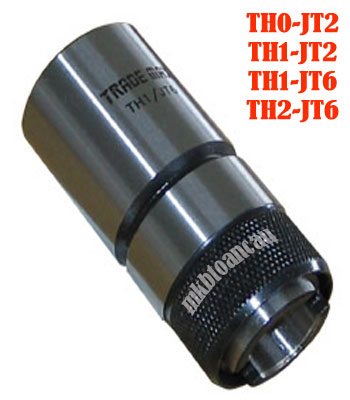

Đầu chuyển ren, côn qua Collet lắp nhanh TH-JT

Đầu chuyển ren, côn qua Collet lắp nhanh TH-JT Trademax Đài Loan là phụ kiện rời dùng làm trung gian chuyển tiếp từ các trục chính động cơ kiểu ren hoặc côn thành đầu cặp mũi ta rô kiểu Collet lắp nhanh, ta rô lắp nhanh.

Đầu chuyển đầu nối này có 2 phần : một đầu dùng lắp vào trục chính động cơ và đầu còn lại dùng để lắp các Collet ta rô. Lưu ý rằng đầu chuyển này đóng vai trò như một đầu nối trung gian, tuy nhiên cần phải đúng chuẩn mới lắp được.

Phần lắp vào động cơ có 2 chuẩn côn là JT2 và JT6, ren tiêu chuẩn. Phần đầu ra theo tiêu chuẩn Collet ta rô TCS1B, TCS2B hoặc TC1B, TC2B. Cho phép lắp các loại Collet ta rô theo tiêu chuẩn DIN, ISO, DIN, ANSI.

Đầu chuyển ren, côn qua Collet lắp nhanh TH-JT thường thấy trên một số dòng máy ta rô tự động như T-50, T-50A, T-50B. Loại này trục chính thiết kế liền chuẩn là JT2 (nếu đặt hành sẻ là JT6.

Thông số đầu chuyển côn qua Collet ta rô.

Model		Taro	Size	D	L	W (Kg)
TH0	JT2 (Thread)	M3-M8. U1/4-U5/16	0	23	45	0.2
TH1	JT2 (Thread)	M3-M14 U1/4-U7/16 Pipe Thread P1/8-P1/4	1	32	66	0.29
	JT6 (Thread)		1	32	70	0.29
TH2	JT6 (Thread)	M6-M24 U3/8-U7/8 Pipe Thread P1/8-P1/7	2	50	90	0.5
