Kích thước mũi ta rô hệ Inch chuẩn JIS

Kích thước mũi ta rô hệ Inch chuẩn JIS Nhật khác hoàn toàn với loại mũi ta rô hệ mét chuẩn JIS. Ngoài việc khác ở các bước ren t aro6 còn khác ở thân trụ tròn và cạnh vuông ở phần đuôi mũi. Đây là bảng tra hửu ích cho ai muốn tìm mua các loại Collet hay đầu cặp ta rô.

Trên một mũi ta rô thường có nhiều thông số tùy theo nhà sản xuất qui định, tuy nhiên phần thân trụ tròn và cạnh vuông ở đuôi mũi thì phải giống nhau theo từng size, vì yếu tố này sẻ liên quan đến phần Collet ta rô (bao gồm kiểu lắp nhanh và cho đầu nhiều mũi.

Đối với các loại đầu cặp mũi ta rô thường, đầu cặp kiểu đa năng thì các chuẩn mũi ta rô không quan trọng, nhưng đối với các loại đầu cặp kiểu Collet lắp nhanh hoặc Collet ta rô cho đầu nhiều mũi thì kích thước mũi ta rô quan trọng vô cùng.

Thông thường người mua các loại Collet ta rô ít chú ý đến phần thâm trụ tròn và cạnh vuông ở phần đuôi của mũi ta rô. Điều này dẩn đến hậu quả là mua về không thể lắp được.

Để tránh trường hợp này, người mua cần phải lưu ý đến kích thước mũi ta rô hệ Inch chuẩn JIS hoàn toàn khác với các loại chuẩn DIN, ISO hay ngay cả với loại mũi ta rô hệ mét chuẩn JIS, từ đó mua Collet ta rô se chính xác hơn.

Bảng tra kích thước mũi ta rô hệ Inch chuẩn JIS.

UNF	UNC	tròn	vuông	Loại Collet
Collet Trademax				TCS0	TCS1	TCS40	TCS2	TCS3	TCS4
Collet Jaliang					TC-312		TC-820	TC-1433

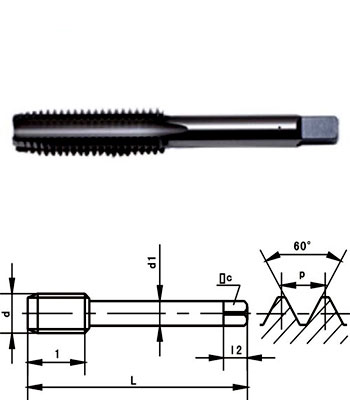

		d	k	Phần thân mũi ta rô lắp vào Collet
N05N06		4	3.2	22	23
U 1/4	W 1/4	6	4.5	22	24.5	36.5
U 5/6	W 4/6	6.1	5	23	25	37.5
U 3/8	W 3/8	7	5.5	23.5	25.5	37	37
U 7/16	W 7/16	8	6		36.5	38.5	38.5
U 1/2	W 1/2	9	7		27	38.5	38.5
U 9/16	W 9/16	10.5	8		28	40	40
U 5/8	W 5/8	12	9			41.5	41.5	34
U 3/4	W 3/4	14	11			43.5	43.5	36.5
U 7/8	W 7/8	17	13				45	38	48.5
U 1	W 1	20	15					40	48.5
U 1-1/8	W 11/8	22	17					42	48.5
U 1-1/4	W1 1/4	24	19					44	48.5
U 1-3/8	W 1 3/8	26	21					46	47
U 1-1/2	W 1 1/2	30	23						52.5
	W 1 5/8	32	26						52
U 1-3/4	W 1 3/4	35	26						55
	W 1 7/8	38	29						55
