Bảng tra mũi ta rô hệ mét chuẩn JIS

Bảng tra mũi ta rô hệ mét chuẩn JIS gồm các thông số thân trụ tròn và cạnh vuông ở phần đuôi mũi ta rô, điều này sẻ giúp người sử dụng dễ dàng hơn cho việc tìm mua các loại đầu cặp mũi ta rô phù hợp với thiết bị đang dùng.

Chúng ta biết rằng mũi ta rô ở thị trường Việt Nam có nhiều thương hiệu được nhập về từ nhiều nguồn khác nhau và củng có nhiều chuẩn khác nhau như chuẩn DIN, chuẩn ISO, chuẫn JIS, chuẩn ANSI.....

Khi mua mũi ta rô người dùng hay chú ý đến size và bước ren củ mũi ta rô mà ít người lưu ý đến phần cán trụ tròn và cạnh đuôi mũi. Vì vậy hay gặp tình trạng mua về sả không lắp được vào các collet ta rô hiện có.

Mũi ta rô được các nhà sản xuất theo chuẩn, mổi chuẩn sẻ có phần đuôi khác nhau, ví dụ cùng là mũi M5 nhưng chuẩn JIS kích thước thân trụ tròn là 5.5mm, cạnh vuông là 4.5mm, nhưng M5 chuẩn DIN-371 có thân trụ trò là 6mm và cạnh vuông là 4.9mm.

Do đó bảng tra mũi ta rô hệ mét chuẩn JIS sẻ làm cơ sở để người dùng xác định xem chính xác loại mũi ta rô hoặ loại Collet ta rô đang dùng là loại nào từ đó sẻ tìm mua chính xác. Người dùng củng có thể tham khảo phần kích thước Collet chuẩn JIS.

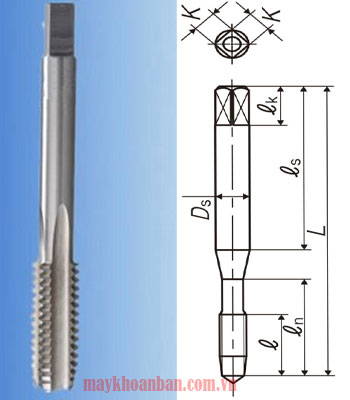

Bảng tra kích thước mũi ta rô hệ mét chuẩn JIS.

Hệ mét		tròn	vuông	Chuẩn Collet ta rô kiểu lắp nhanh, đầu nhiều mũi
Collet hiệu Trademax				TCS0	TCS1	TCS40	TCS2	TCS3	TCS4
Collet hiệu Yaliang					TC-312		TC-820	TC-1433
		Ds	K	Ls	Ls	Ls	Ls	Ls	Ls
M2		3	2.5
M3		4	3.2	22	23
M4	M4.5	5	4	22.5	24.5
M5	M5.5	5.5	4.5	22.5	24.5
M6		6	4.5	22	24.5	36.5
M8	M7	6.2	5	23	25.5	37	37
M10	M9	7	5.5	23.5	25.5	37	37
M11		8	6		36.5	38.5	38.5
M12		8.5	6.5		26.5	38	38
M14	M15	10.5	8		28	40	40
M16		12	9			41.5	41.5	34
M17		13	10			42	42	35
M18		14	11			43.5	43.5	36.5
M20		15	12				44	37.5
M22		17	13				45	38	48.5
M24	M25	19	15					40	48.5
M27	M26	20	15					40	48.5
M28		21	17					42	48.5
		22	17					42	48.5
M30		23	17					42	48.5
M32		24	19					44	48.5
M33		25	19					44	19
M34	M35	26	21					46	47
M36	M38	28	21					46	47.5
M39	M40	30	23						52.5
M42		32	26						52
M45		35	26						55
M48		38	29						55
L6 là phần cán mũi ta rô lắp vào Collet
