Bảng tra mũi ta rô hệ mét chuẩn DIN 371-376

Bảng tra mũi ta rô hệ mét chuẩn DIN 371-376 nhằm giúp người dùng xác định chính xác loại mũi ta rô hoặc đầu cặp mũi ta rô (kiểu Collet lắp nhanh hoặc ống kẹp mũi taro hay dùng trên các loại đầu ta rô chùm nhiều mũi).

Trên thị trường Việt Nam hiện náy có rất nhiều loại mũi ta rô với thương hiệu và nguồn gốc nhập khẩu khác nhau. Thông thường phần đông người dùng chỉ chú ý vào size và bước ren của mũi ta rô, it người chú ý phần thân và đuôi mũi.

Đối với các loại đầu cặp ta rô thông thường như đầu khoan, đầu cặp ta rô đa năng thì phần thân và đuôi mũi có thể không quan trọng. Nhưng đối với các loại Collet ta rô thì phần này vô cùng quan trọng vì được sản xuất theo chuẩn.

Thông thường mũi ta rô sẻ là một trong các chuẩn như sau, mũi ta rô chuẩn DIN, mũi ta rô chuẩn ANSI, mũi ta rô chuẩn ISO và mũi ta rô chuẩn JIS. Mổi chuẩn sẻ có kích thước khác nhau và không thể thay đổi qua lại.

Do đó bảng tra mũi ta rô hệ mét chuẩn DIN 371-376 sẻ giúp người dùng xác định chính xác loại mũi taro đang sử dụng hoặc loại Collet taro cần mua. Người dùng có thể dùng phương pháp đo thực tế rồi tra bảng ta rô chuẩn JIS, bảng tra chuẩn DIN để xác định.

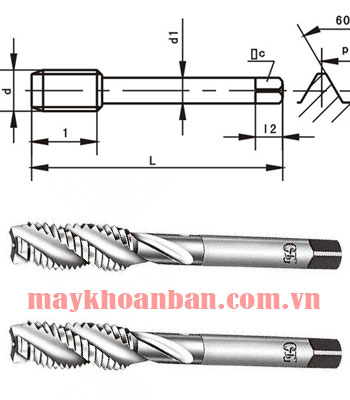

Kích thước mũi ta rô chuẩn DIN 371

Kích thước mũi ta rô chuẩn DIN 376

DIN 376	Tròn	Vuông	Collet ta rô
D	d1	K
Collet taro Yaliang			TC312	TC820	TC1433
Collet taro Trademax			TCS-1B	TCS-2B	TCS-3B
M3.5	2.5	2.1	V
M4	2.8	2.1	V
M4.5	3.5	2.7	V
M5	3.5	2.7	V
M6	4.5	3.4	V
M7	5.5	4.3	V
M8	6.0	4.9	V	V
M10	7.0	5.5	V	V
M12	9.0	7.0	V	V
M14	11.0	9.0	V	V	V
M16	12.0	9.0		V	V
M18	14.0	11.0		V	V
M20	16.0	12.0		V	V
M22	18.0	14.5		V	V
M24	18.0	14.5		V	V
M27	20.0	16.0			V
M30	22.0	18.0			V
M33	25.0	20.0			V
M36	28.0	22.0			V
Đơn vị tính mm
