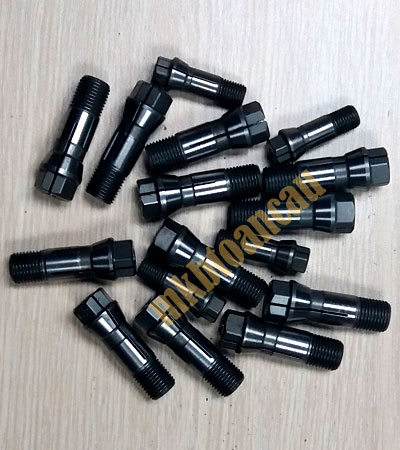

Bảng tra kích thước collet cặp mũi khoan

Bảng tra kích thước collet cặp mũi khoan các loại D-4, C-5, C-6, C-9, C-12, C-14, C-16 dùng cho các loại đầu khoan nhiều mũi cố định và điều chỉnh vị trí. Mổi Collet khoan sẽ có kích thước khác nhau ứng với từng loại mũi khoan.

Collet cặp mũi khoan dùng cho đầu nhiều mũi có 2 loại là điều chỉnh được và không điều chỉnh. Loại không điều chỉnh thường chỉ ứng dụng cho các loại mũi có đường kính nhỏ, loại có điều chỉnh ứng dụng cho đường kính lớn.

Bán Collet cặp mũi khoan dùng cho đầu niều mũi có các Size D-4, C-5, C-6, C-9, C-12, C-14, C-16. Trong khi đó Collet cặp mũi ta rô có các model DT-4, CT-5, CT-6, CT-9, CT-12, CT-14, CT-16.

Kiểu dáng Collet cặp mũi khoan và Collet cặp mũi ta rô dùng cho đầu nhiều mũi rất giống nhau, nhưng kích thước bên trong khác nhau. Người sử dụng nên chú ý tránh nhầm lẩn.

Nếu người sử dụng cần mua Collet khoan nhưng không biết sử dụng loại nào có thể dùng bảng tra kích thước collet cặp mũi khoan để biết chi tiết loại Coolet mình đang cần.

Bảng tra kích thước Collet khoan dùng cho đầu nhiều mũi

Type	dmm	Dmm	Lmm	Bmm-Ren	Bmm	Amm	Maxmm
D-4	2-4	8.2	24	1/4-28 UNF	6.5	6	4
C-5	2-5	10.8	31.5	5/16-24UNF	8.5	8	5
C-6	2-6	13.1	36	3/8-24UNF	10	10	6
C-9	3-9	17	46	1/2-20UNF	13	14	9
C-12	3-12	21	50	5/8-18UNF	16.5	17	12
C-14	5-14	24.5	54	3/4-16UNF	20	21	14
C-16	5-16	31	70	M24-2.0	25	26	16
Bmm đo ở thân phần không ren
