Bảng tra mũi ta rô

Bảng tra mũi ta rô gồm kích thước các loại mũi ta rô thông dụng trên thị trường theo tiêu chuẩn JIS, ISO, DIN. Mổi tiêu chuẩn sẽ kích thước thân và cạnh vuông khác nhau mặc dù khả năng ta rô là giống nhau.

Nhiều người hiểu nhầm rằng các loại mũi ta rô sẽ có kích thước giống nhau hoặc chỉ chú trọng tới khả năng ta rô M3, M4, M5, M6, M8... mà bỏ qua kích thước phần thân mũi ta rô và cạnh vuông ngay đuôi mũi.

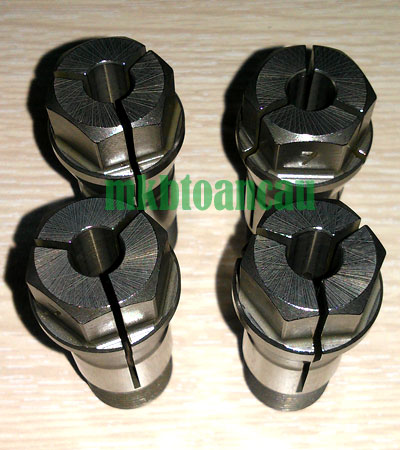

Thật ra phần thân mũi và cạnh vuông mũi ta rô rất quan trọng vì liên quan đến Collet cặp mũi ta rô hoặc các loại Collet taro kiểu lắp nhanh tự khóa. Nếu chọn sai sẽ dẫn đến tình trang không thể lắp vào vừa.

Đối với người sử dụng các loại đầu cặp mũi ta rô đa năng thì 2 yếu tố này không quan trọng vì cho phép điều chỉnh trên đầu cặp. Đây là điểm khác nhau của 2 loại đầu cặp mũi ta rô.

Bảng tra mũi ta rô sẽ giúp người sử dụng hiểu rỏ kích thước của từng loại mũi ta rô, từ đó tránh sự nhầm lẩn khi mua mũi ta rô hoặc các loại đầu cặp mũi ta rô mà mính muốn hoặc đang sử dụng.

Bảng tra kích thước mũi ta rô chuẩn JIS và ISO

Taro		JIS		ISO
Metric	Inch	d2	SW	d2	SW
M3	W1/8	4	3.2	3.15	2.5
M4/M4.5	W5/32	5	4	4	3.15
M5/M5.5	W3/16	5.5	4.5	5	4
M6	W1/4	6	4.5	6.3	5
	W5/16	6.1	5
M7/M8		6.2	5	8	6.3
M9/M10	W3/8	7	5.5	10	8
M11	W7/16	8	6
M12		8.5	6.5	9	7.1
	W1/2	9	7
M14/M15	W9/16	10.5	8	11.2	9
	W5/8	12	9
M16		12.5	10	12.5	10
M17		13	10
M18	W3/4	14	11	14	11.2
M20		15	12	14	11.2
M22	W7/8	17	13	16	12.5
M24/M25		19	15	18	14
M26/M27	W1	20	15
