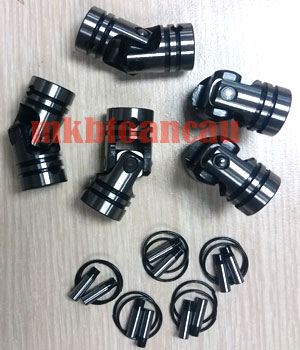

Thông số khớp nối Cardan kiểu đơn PR-HS

Thông số khớp nối Cardan (PR-HS-seri) (bảng tra kích thước khớp nối Cardan) là loại tư liệu phụ kiện dùng để kiểm tra xem kiểu khớp nôi đang sử dụng trong đầu nhiều mũi là loại nào?, kích thước ra sao? từ đó người dùng có thể mua đúng để thay thế.

Tùy theo tốc độ và Moment cần thiết mà có những dòng Seri khác nhau như PB-seri, PR-seri, NB-Seri, CN-Seri. người dùng cần lưu ý điều này, tránh nhầm lẩn.

Khớp nối Cardan có rất nhiều loại và nhiều kiểu khác nhau, tuy nhiên thông dụng trên thị trường nhiều nhất là 3 kiểu khớp nối Cardan đơn (Single), khớp nối Cardan đôi ( Double) và loại nối dài (Extension).

Mổi loại khớp nối đơn hoặc đôi lại được chia ra làm 3 kiểu có hình dạng lỗ khác nhau gồm lỗ tròn (kiểu D), lỗ vuông (kiểu S) và kiểu tròn có rãnh then ( kiểu K). Vì vậy người sử dụng cần xem mình đang dùng kiểu nào.

Bảng thông số khớp nối Cardan để giúp người dùng tra kích thước củng như kiểu dáng đang sử dụng, từ đó mua phụ kiện chính xác hơn xác hơn, hạn chế được sự nhầm lẩn.

Đầu khoan và ta rô nhiều mũi chỉ khác nhau ở phần Collet khoan hoặc Collet ta rô. Nhưng phần khớp nôi Cardan là giống nhau. Vì vậy người mua chỉ cần phân biệt thông số, đo và kiểm tra chính xác sẻ mua được khớp nối Cardan.

Thông số kích thước khớp nối Cardan PR-HS.

Model	d	D	L	L1	L2	1/2L	K	T	S
PR-HS-13	6	13	31	9	4.5	15.5			8
PR-HS-16	8	16	36	10	5	18			8
PR-HS-20	10	20	42	11.5	5	21	3	11.4	10
PR-HS-23	12	23	52	14.5	7	26	4	13.8	12
PR-HS-26	14	26	59	17	8.5	29.5	5	16.3	14
PR-HS-30	16	30	74	22	11	37	5	18.3	16
PR-HS-32	18	32	81	23.5	11.75	40.5	6	20.8	20
PR-HS-36	20	36	87	25	12.5	43.5	6	22.8	20
PR-HS-40	22	40	94	27	13.5	47	6	24.8	22
PR-HS-44	25	44	105	30	15	52.5	8	28.3	25
PR-HS-50	30	50	122	35	17.5	61	8	33.3	30
PR-HS-59	35	59	140	40	20	70	10	38.3
Đơn vị tính	mm
Tốc độ	< 1500rpm
Moment	<1500N.m
Góc nghiêng	450
Vật liệu	40Cr, 20CrMo
