Máy mài phẳng 7.5Hp ESG-2040TD NC

Mã sản phẩm: ESG-2040TD NC

Tình trạng hàng: Hết hàng

Giá: Liên hệ

Giá chưa có VAT 0 VNĐ

Hỗ trợ tư vấn

Hotline: 0908.939424 - 028.62726265 - 028.62726266

Nhắn tin zalo

seogiaiphap@gmail.com

Mô tả

Thông số

Hình ảnh

Video

Đánh giá (0)

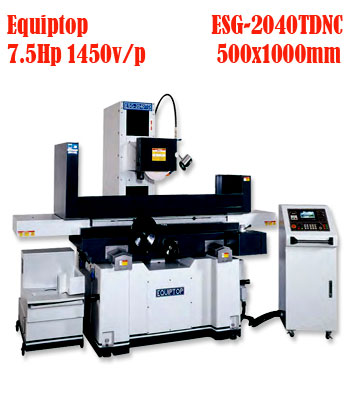

Máy mài phẳng 7.5Hp ESG-2040TD NC Equiptop Đài Loan, thiết kế bàn từ lớn 500x1000mm, tải trọng phôi 465Kg, tự động cả 3 trục, có trang bị loại màn hình cảm ứng 10" để nhập số liệu và hiển thị các thông số khi đang vận hành.

Bàn di chuyển trái và phải (trục X) bằng thủy lực, có chức năng điều chỉnh tốc độ bàn nhanh chậm, cho phép điều chỉnh hành trình ngắn hoặc dài, ngoài ra còn cho phép di chuyển bàn bắng tay quay (Manual).

Bàn di chuyển theo hướng ra vào (trục Z) bằng Motor điện, trên màn hình cho phép di chuyển nhanh hoặc chậm, ngoài ra còn cho phép điều chỉnh kiểu quay ta (Manual), trong model này không có núm chỉnh cơ Micro feed cho trục Z như các dòng mày mài bán tự động.

Đối với trục Y điều chỉnh trục đá mài lên cao hay xuông thấp không có bố trí tay quay điều chỉnh cơ mà chỉ có nút điều chỉnh bằng điện đặt ngay trên Panel điều khiển (Loại Fixed MPG), bước điều chỉnh tới 0.001mm.

Máy mài phẳng 7.5Hp ESG-2040TD NC chỉ thích hợp làm việc trong môi trường công nghiệp, chế tạo máy, khuôn mẩu...dùng mài phôi lớn với độ chính xác cao. Nếu cần loại mài nhỏ hơn chọn ESG-1640TD NC hoặc loại bán tự động ESG-3A1640.

Thông số máy mài ESG-2040TD NC.

Model	ESG-2040TD NC
Bàn mài	506x1020mm
Hành trình ngang (X)	1020mm
Hàng trình dọc (Z)	500mm
Tải trọng phôi	465Kg
Mặt bàn tới tâm trục mài	630mm (St)
	720mm (Op)
Đế từ kẹp phôi	500x1000mm
Trục X (Longitudinal)
Hành trình trục X (max) thủy lực	1060mm
Hành trình trục X (max) manual	1100mm
Tốc độ bàn (50Hz)	5-20m/p
Trục Z (Crosswive)
Di chuyển trục Z Auto	0.1-25mm
Tốc độ di chuyển (Auto)	20-320mm/p
Hành trình trục Z Auto	510mm
Hành trình trục Z (max) manual	520mm
Bước tiến trục Z (1 vòng)	5mm
Vạch chia trên tay quay	0.02mm
Trục Y (Elevating)
Di chuyển trục Y Auto	0.001-0.1mm
Bước tiến trục Y (1 bước)	0.001mm
Chạy nhanh trục Y	400mm/p
Chạy chậm trục Y	6mm/p
Bước tiến trục Y (1 vòng)
Tốc độ (50Hz)	1450v/p
Motor	7.5Hp (St)
Đường kinh đá	355mm
Độ dày đá	50mm
Lỗ đá mài	127mm
Motor thủy lực (trục X)	3Hp
Motor trục Z	750W
Motor trục Y	750W
Bơm nước	1/8HP
Tổng công suất	13.5Hp (St)
Trọng lượng máy	4800/5200Kg
