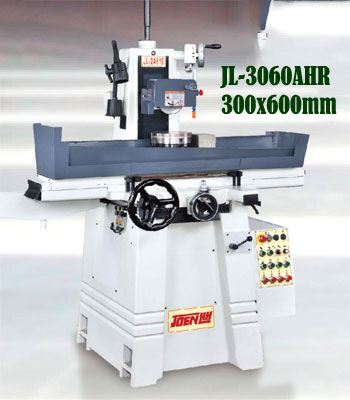

Máy mài phẳng bàn lớn JL-3060AHR

Mã sản phẩm: JL-3060AHR

Tình trạng hàng: Hết hàng

Giá: Liên hệ

Giá chưa có VAT 0 VNĐ

Hỗ trợ tư vấn

Hotline: 0908.939424 - 028.62726265 - 028.62726266

Nhắn tin zalo

seogiaiphap@gmail.com

Mô tả

Thông số

Hình ảnh

Video

Đánh giá (0)

Máy mài phẳng bàn lớn JL-3060AHR Joenlih Đài Loan được dùng nhiều trong các nhà máy sản xuất chế tạo máy, làm khuôn mẩu, chi tiết máy móc hay bảng mã lớn. Bàn kẹp chi tiết dùng kiểu nam châm điện (loại nam châm vỉnh cửu là tùy chọn Op).

Mài phẳng JL-3060AHR được trang bị loại Motor công suất 5Hp tốc độ 15450v/p. Bàn mài di chuyển tự động theo phước trục X, điều khiển di chuyển bằng hệ thống thủy lực. Trên bàn có 2 điểm giới hạn hành trình bên trái và phải.

Mài phẳng JL-3060AHR thiết kế trục Z di chuyển bằng Motor điện hoạt động kiểu Autofeed, trong khi đó trục Y được lắp Motor có chức năng di chuyển nhanh (di chuyển đá mài so với bàn mài) , công suất Motor cho trục Y-Z là 1/5Hp.

Hệ thống thủy lực được thiết kế một cụm hoàn chỉnh bao gồn bồn dầu, các Vale thủy lực, vale an toàn, các đầu nối ống và 2 đường ống dầu kết nối với bàn mài. Có Vale đóng mở thủy lực cho bàn củng như điều chỉnh tốc độ bàn.

Máy mài phẳng bàn lớn JL-3060AHR khác với model JL-3060AH ở trục Y có Motor di chuyển, trong khi các thông số khác giống nhau. Cả 2 model đều cho phép lắp thước quang và màn hình hiển thị. Nếu người dùng cần loại nhỏ hơn có thể chọn model JL-2550AHR.

Thông số máy mài JL-3060AHR.

Model	JL-3060AHR
Kích thước bàn (WxL)	300x648mm
Hành trình (WxL)	380x680mm
Bàn từ nam châm	300x600mm
Tâm trục đến bàn (St)	600mm
Tâm trục đến bàn (Op)	-
Tải trọng phôi max	-
Trục X (Longitudinal)	-
Tốc độ trục X	5-23m/p
Dẫn hướng trục X	kiểu V hoặc phẳng
Trục Z (Cross)
Bàn chạy Autofeed	0.1-5.5mm
Bàn chạy nhanh (rapid feed)	1200nn/p
Bàn chạy manual 1 vòng quay (thô) (st)	5mm
Vạch chia tay quay (chỉnh thô) (st)	0.02mm
Bàn chạy manual 1 vòng quay (tinh) (Op)	0.1mm
Vạch chia tay quay (chỉnh tinh) (Op)	0.001mm
Trục Y (Vertical)
Tốc độ di chuển nhanh (Rapid)	Manual
Trục mài di chuyển 1 vòng quay	2mm
Vạch chia tay quay	0.01mm
Trục mài di chuyển (Micromet feed) (Op)	-
Vạch chia tay quay	-
Trục mài kiểu Autofeed	-
Đá mài
Tốc độ đá mài	1750rpm (50Hz)
Kích thước đá	355x37.5x127mm
Motor
Motor trục chính	4Hpx4p
Motor bơm thủy lực	2hp
Motor trục Z	1/5Hpx6p
Motor trục Y (Rapid)	1/5Hp
Bơm làm mát	1/8Hp
Độ ồn
Độ ồn máy vận hành	78dB
Trọng lượng
Trọng lượng máy	2000Kg
Trọng lượng đóng gói	2300Kg
Kích thước máy
Vi trị đặt máy	2600x2050mm
Kích thước đóng gói	2240x1960x2100mm
