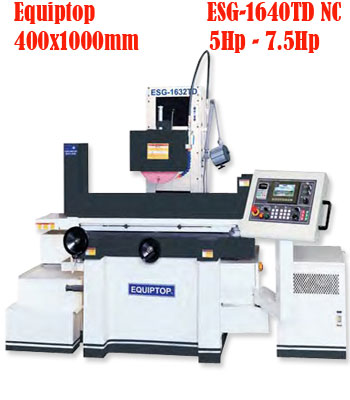

Mài phẳng tự động 3 trục ESG-1640TD NC Equiptop Đài Loan vận hành kiểu PLC, khả năng mài chính xác 0.001mm, máy thiết kế kết hợp giữa thủy lực và điện, hoạt động động đồng bộ, kich thước bàn từ lớn.

Bàn mài máy ESG-1640TDNC là loại nam châm điện có kích thước 400x1000mm, cho phép dùng tải trọng 428Kg. di chuyển tự động và bằng tay với 2 trục X-Z, trong khu trục mài Y điều khiển di chuyển từ màn hình điều khiển.

Hệ thống thủy lực công suất 3HP cung cấp riêng cho bàn di chuyển theo trục X, có Val điều chỉnh tốc độ bàn nhanh chậm, có 2 nút điều chỉnh giới hạn hành trình chạy của bàn theo phương X (giới hạn bằng LED cảm biến).

Máy mài ESG-1640TD NC dùng được loại Motor 5Hp (St) và 7.5Hp (Op), người dùng nên chọn trước khi đặt hàng. Trong TRong trường hợp cần điều chỉnh tốc độ vô cấp kiểu Inverter cần đặt thêm biến tần (Op).

Mài phẳng tự động 3 trục ESG-1640TD NC có kèm theo 1 viên đá mài 355mm, cây sửa đá và bơm nước làm mát. Dụng cụ sửa đá đượ cla81p sẳn bên trên viên đá mài, Nếu người dùng cần loại máy nhỏ hơn có thể chọn ESG-1640TD NC hoặc máy mài bán tự động ESG-3A1640.

Thông số máy mài ESG-1640TD NC.

Model	ESG-1640TD NC
Bàn mài	406x1020mm
Hành trình ngang (X)	1020mm
Hàng trình dọc (Z)	410mm
Tải trọng phôi	428Kg
Mặt bàn tới tâm trục mài	630mm (St)
	720mm (Op)
Đế từ kẹp phôi	400x1000mm
Trục X (Longitudinal)
Hành trình trục X (max) thủy lực	1060mm
Hành trình trục X (max) manual	1100mm
Tốc độ bàn (50Hz)	5-20m/p
Trục Z (Crosswive)
Di chuyển trục Z Auto	0.1-25mm
Tốc độ di chuyển (Auto)	20-320mm/p
Hành trình trục Z Auto	430mm
Hành trình trục Z (max) manual	460mm
Bước tiến trục Z (1 vòng)	5mm
Vạch chia trên tay quay	0.02mm
Trục Y (Elevating)
Di chuyển trục Y Auto	0.001-0.1mm
Bước tiến trục Y (1 bước)	0.001mm
Chạy nhanh trục Y	400mm/p
Chạy chậm trục Y	6mm/p
Bước tiến trục Y (1 vòng)
Tốc độ (50Hz)	1450v/p
Motor	5Hp (St)
	7.5Hp (Op)
Đường kinh đá	355mm
Độ dày đá	50mm
Lỗ đá mài	127mm
Motor thủy lực (trục X)	3Hp
Motor trục Z	750W
Motor trục Y	750W
Bơm nước	1/8HP
Tổng công suất	10.5Hp (St)
	13Hp (Op)
Trọng lượng máy	4000/4500Kg
