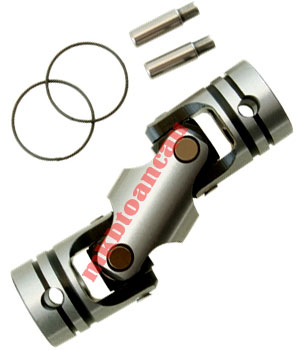

Khớp nối chữ thập kiểu đôi PR-HD

Khớp nối chữ thập kiểu đôi PR-HD-seri (Double PR-HD) được dùng trong nhiều lỉnh vực khác nhau, tùy theo nhu cầu chấ tạo máy. Trong các loại đầu khoan hoặc ta rô nhiều mũi hay lắp trên các thiết bị thì kiểu khớp (Single) nối đơn được dùng nhiều hơn.

Khớp nối loại này có ưu điểm là góa nghiêng cho phép rộng hơn, thông thường nếu trên các loại đầu khoan và ta rô nhiều mũi dùng kiểu khớp nối Cardan đơn PR-HS thì góc quay của trục cho phép chỉnh không quá 15⁰.

Giống như các khớp nối Cardan đơn loại khớp nối chữ thập đôi củng có 3 kiểu lỗ là kiểu D (lỗ trụ), kiểu S (lỗ vuông) và kiểu K (lỗ có rãnh then). Tất cả 3 kiểu đều cho phép dùng chung với kiểu Cardan nối dài (Extension).

Thông thường khi tìm mua các loại Cardan, khớp nối, trục cho khớp nối... người dùng hay bối rối vì không biết mình đang dùng loại nào, tìm thông số để mua củng khó.

Để dễ dàng hơn, người dùng nên đo thủ công chi tiết cần mua rồi cung cấp cho người bán hoặc tra theo bảng thông số khớp nối Cardan kiểu đôi để mua mới khi cần chế tạo máy.

Bảng tra thông số khớp nối chữ thập 2 cái PR-HD.

Model	d	D	L	L1	L2	L3	P	K	T
PR-HD13	6	13	49.5	15.5	9	4.5	3
PR-HD16	8	16	58	18	10	5	3.5	2	9
PR-HD20	10	20	67.5	21	11	5	4	3	11.4
PR-HD23	12	23	83	26	14.5	7	5	4	13.8
PR-HD26	14	26	94.5	29.5	17	8.5	5.8	5	16.3
PR-HD30	16	30	117.5	37	22	11	6.5	5	18.3
PR-HD32	18	32	129	40.5	24	11.75	7	6	20.8
PR-HD36	20	36	139	43.5	25	12.5	8	6	22.8
PR-HD40	22	40	150	47	27	13.5	9	6	24.8
PR-HD44	25	44	168	52.5	30	15	10	8	28.3
PR-HD50	30	50	195	61	35	17.5	11.5	8	33.3
PR-HD59	35	59	224	70	40	20	13	10	38.3
Đơn vị tính mm
Tốc độ			<1500rpm
Moment			<1500N.m
Vật liệu			40Cr, 20CrMo
