Khớp nối Cardan nối dài PR-HM

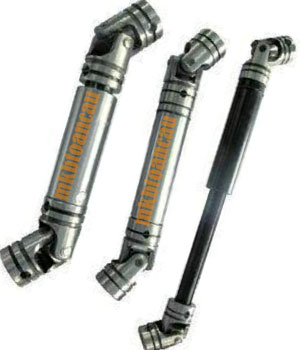

Khớp nối Cardan nối dài PR-HM là một trục nối dài với 2 đầu là 2 khớp nối Cardan cho phép di chuyển dài ngắn (có giới hạn) và nghiêng góc. Loại này thường được ứng dụng trên các loại đầu khoan nhiều mũi cho phép điều chỉnh.

Loại này có 3 loại với độ dài khác nhau, các khớp nối Cardan vẩn dùng kiểu PR-SH- seri, người sử dụng có thể tham khảo bảng thông số kỹ thuật để chọn đúng loại đang cần.

Lỗ cho khớp nối Cardan có 3 kiểu D ( lỗ trụ tròn), kiểu S (lỗ vuông) và kiểu K (lỗ tròn có rãnh vuông). Người sử dụng nên xem kỹ để tránh mua nhằm lẩn sẻ không lắp hoặc không thay thế được.

Khớp nối Cardan nối dài có các loại PR-HM, PB-M, NB-M, CN-M, mổi loại tuy hình dáng khác nhau nhưng khả năng làm việc và vật liệu cấu tạo khác nhau và không thể thay thế (nếu cấn bảo trì đầu nhiều mũi).

Phụ kiện này có 2 hình thức là bán nguyên cụm hoặc bán rời, nếu người dùg có nhu cầu chỉ mua phần khớp nối Cardan lẻ để về thay thế có thể tham khảo theo bản kich thước PR-HS-seri.

Thông số khớp Cardan nối dài PR-HM.

Model	d	D	L+ALL	L+ALL	L+ALL	L1	L2	SPLINE	K	T	S
PR-HM20	10	20	160+45	180+60	195+75	11.5	21	6-14x11	3	11.4	10
PR-HM23	12	23	175+45	190+60	205+75	14.5	26	6-14x11	4	13.8	12
PR-HM26	14	26	220+75	250+100	300+150	17	29.5	6-16x13	5	16.3	14
PR-HM30	16	30	240+75	265+100	330+150	22	37	6-20x16	5	18.3	16
PR-HM32	18	32	255+75	280+100	350+150	23.5	40.5	6-20x16	6	20.8	18
PR-HM36	20	36	285+80	310+100	370+150	25	43.5	6-22x18	6	22.8	20
PR-HM40	22	40	320+80	350+100	370+150	27	47	6-25x21	6	22.8	22
PR-HM44	25	44	345+80	370+100	410+150	30	52.5	6-25x21	6	24.8	25
PR-HM50	30	50	370+80	400+100	450+150	35	61	6-28x23	8	28.3	30
Đơn vị tính mm
Tốc độ	<1500rpm
Moment	<1500N.m
Góc (Cardan)	450
Vật liệu	40Cr, 20CrMo
