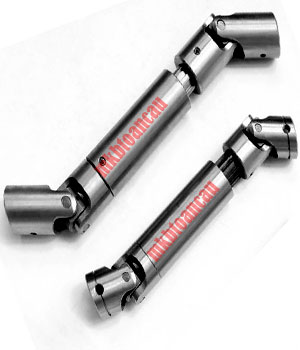

Đầu nối Cardan kiểu trục PB-M

Đầu nối Cardan kiểu trục PB-M còn gọi là khớp nối Cardan nối dài. Đây là phụ kiện được bán nguyên cụm gồm có khớp nối Cardan và trục truyền động liên kết. Có 2 kiểu trục Cardan nối dài PB-M và PR-HM.

Loại trục Cardan nối dài PB-M cho phép vận hành với tốc độ và Moment xoắn nhỏ hơn loại trục Cardan PR-HM. Vì vậy trong hầu hất các loại đầu khoan và ta rô nhiều mũi đều được lắp loại khớp nối cardan PR-HS hoặc PR-HM.

Nếu như loại khớp nối Cardan kiểu đôi PB-D (Double) có phần liên kết cố định độ dài thì kiểu trục Cardan PB-M cho phép thay đổi độ dài. Mổi loại sẻ có giới hạn thay đổi khác nhau (xem bản thông số).

Đối với loại này nhà sản xuất củng có 3 kiểu lỗ khác nhau là lỗ trụ tròn (kiểu D) lỗ trụ có rãnh then (kiểu K) và lỗ vuông (kiểu S). Các khớp nối ở 2 đầu là khơp nối cardan đơn PB-HS.

Đầu nối Cardan kiểu trục PB-M cho phép vận hành với tốc độ quay nhỏ hơn 1000v/p và Moment nhỏ hơn 1000N.m, Trong khi cùng kiểu thiết kế nhưng dòng trục Cardan PR-HM cho phép vận hành nhỏ hơn 1500v/p.

Thông số trục Cardan nối dài PB-M.

Model	d	D	L+All	L+All	L+All	L1	L2	APLINE	K	T	S
PB-M20	10	20	160+45	180+60	195+75	12.5	22.5	6-14x11	3	11.4	10
PB-M22	12	22	175+45	190+60	205+75	14	25	6-14x11	4	13.8	12
PB-M25	14	25	220+75	250+100	300+150	16	28	6-16x13	5	16.3	14
PB-M29	16	29	240+75	265+100	330+150	18	32.5	6-20x16	5	18.3	16
PB-M32	18	32	255+75	280+100	350+150	19.5	36	6-20x16	6	20.8	18
PB-M37	20	37	285+80	310+100	370+150	23	41	6-22x18	6	22.8	20
PB-M40	20	40	320+80	350+100	370+150	26.5	47.5	6-25x21	6	22.8	22
PB-M45	22	45	345+80	370+100	410+150	31.5	54	6-25x21	6	24.8	25
PB-M50	25	50	370+80	400+100	450+150	35	61	6-28x23	8	28.3	30
Đơn vị tính mm
Tốc độ	<1000rpm
Moment	<1000N.m
Vật liệu	40Cr 20CrMo
