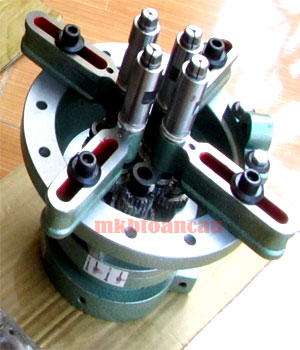

Đầu khoan, ta rô 2-14 mũi loại U tròn

Mã sản phẩm: UTRON

Tình trạng hàng: Hết hàng

Giá: Liên hệ

Giá chưa có VAT 0 VNĐ

Hỗ trợ tư vấn

Hotline: 0908.939424 - 028.62726265 - 028.62726266

Nhắn tin zalo

seogiaiphap@gmail.com

Mô tả

Thông số

Hình ảnh

Video

Đánh giá (0)

Đầu khoan, ta rô 2-14 mũi loại U tròn Đài Loan là loại đầu nhiều mũi cho phép điều chỉnh độc lập từng vị trí mũi. Tùy thuộc vào Collet cặp mũi khoan và mũi ta rô mà người dùng có thể điều chỉnh vị trí gần nhất là 11mm và cxa nhất là 300mm.

Đầu khoan ta rô loại U có 2 kiểu là U thiết kế hình tròn và U thiết kế kiểu hình vuông hoặc chữ nhật. Khả năng khoan và ta rô của 2 loại này giống nhau nhưng khác nhau hình dáng và ưng dụng.

Đầu khoan ta rô kiểu U tròn thường được ứng dụng trên các chi tiết hoặc vị trí lỗ nằm trên đường tròn, cung tròn....gồm model U-100, U-120, U-120S, U-165, U-165S, U-200, U-200S, U-250, U-250S, U-300, U-300S.

Đầu khoan, ta rô kiểu U vuông hoặc chữ nhật thường dùng cho các chi tiết có hình dáng tương tự hoặc vị trí lỗ nằm giống cạnh vuông, chữ nhật, thẳng hàng...gồm model U-100x165, U-120x200, U-120x300, U-170x300, U-170x490, U-220x380, U-270x480, U-480x600.

Đầu khoan, ta rô 2-14 mũi loại U tròn có khoảng cách diều chỉnh xa nhỏ hơn các loại đầu kiểu U chữ nhật. Ngoài ra các kiểu Colett cặp mũi khoan và Collet cặp mũi ta rô của 2 loại đều giống nhau.

Thông số kỹ thuật U-tròn.

Model	Number	Max Distance	Ratio
U-100	2-6	100	1:1
U-120	2-8	120	1:1
U-120S	2-4	120	1:1
U-165	2-10	165	1:1
U-165S	2-10	165	1:1
U-200	4-12	200	1:1
U-200S	4-12	200	1:1
U-250	4-12	250	1:1
U-250S	4-12	250	1:1
U-300	4-14	300	1:1
U-300S	4-14	300	1:1
Đơn vị tính

Trục và kiểu Collet.

Collet	Dill capa	Min distance
N1	4	11
C-5	5	13
C-6	6	18
C-9	8	26
C-12	11	28
C-14	12	33
ER-11	7	19
ER-16	9	29
ER-20	11	35
ER-20M	11	29
JT1	6	33
JT2	9	38
JT6	11	46
Đơn vị tính mm
