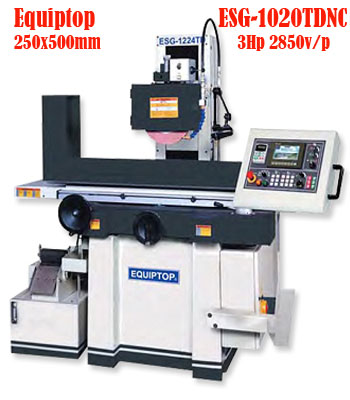

Máy mài phẳng Auto 3HP ESG-1020TD NC Equitop Đài Loan, vận hành hoàn toàn tự động theo các thông số đã được cài đặt. Trục X sử dụng nguồn thủy lực, trục Z và Y dùng Motor Servo, sử dụng bàn từ nam châm điện kẹp chi tiết với kích thước 250x500mm.

Máy mài ESG-1020TD NC được trang bị Motor mài 3Hp sử dụng đá mài đường kính max 203mm, tốc độ mài 2850v/p. Motor và đá mài được lắp trực tiếp trên trục Y (trục đứng) cho phép di chuyển cao thấp tùy theo độ lớn phôi. Trục X (trục bàn mài di chuyển qua lại).

Hệ thống thủy lực được thiết kế riêng, công suất Motor bơm thủy lực là 1HP, nguồn thủy lực này chỉ cung cấp riêng cho bàn mài, có thiết kế Vale điều khiển đóng mở và tốc độ bàn chạy qua lại trái - phải.

rRục X là Z có bố trí tay quay để di chuyển bằng tay (manual), riêng trục Y có trang bị nút điều chỉnh ngay trên panel điều khiển (Micro feed), bước điều chỉnh cho phép là 0.0001mm, có hiển thị trên màn hình.

Ngoài máy mài phẳng Auto 3HP ESG-1020TD NC, cùng dòng seri này còn có các model khác như ESG-818TD NC, ESG-1224TD NC, ESG-1228TD NC, ESG-1236TD NC, ESG-1632TD NC, ESG-1640TD NC, ESG-2040TD NC. Chức năng hoàn toàn giống nhau nhưng khả năng mài khác.

Thông số máy mài ESG-1020TD NC.

Model	ESG-1020TD NC
Bàn mài	254x508mm
Hành trình ngang (X)	520mm
Hàng trình dọc (Z)	280mm
Tải trọng phôi	280Kg
Mặt bàn tới tâm trục mài	500mm (St)
	600mm (Op)
Đế từ kẹp phôi	250x500mm
Trục X (Longitudinal)
Hành trình trục X (max) thủy lực	680mm
Hành trình trục X (max) manual	620mm
Tốc độ bàn (50Hz)	5-20m/p
Trục Z (Cross)
Di chuyển trục Z Auto	1-13mm
Tốc độ di chuyển (Auto)	20-320mm/p
Hành trình trục Z Auto	270mm
Hành trình trục Z (max) manual	300mm
Bước tiến trục Z (1 vòng)	5mm
Vạch chia trên tay quay	0.02mm
Trục Y (Elevating)
Di chuyển trục Y Auto	0.001-0.1mm
Bước tiến trục Y (1 bước)	0.001mm
Chạy nhanh trục Y	400mm/p
Chạy chậm trục Y	6mm/p
Bước tiến trục Y (1 vòng)
Tốc độ (50Hz)	2850v/p
Motor	3Hp
Đường kinh đá	203mm
Độ dày đá	12.7mm/19mm
Lỗ đá mài	31.75mm
Motor thủy lực (trục X)	1Hp
Motor trục Y	750W
Motor trục Z	400W
Bơm nước	1/8HP
Tổng công suất	7Hp
Trọng lượng máy	1810/2160Kg
