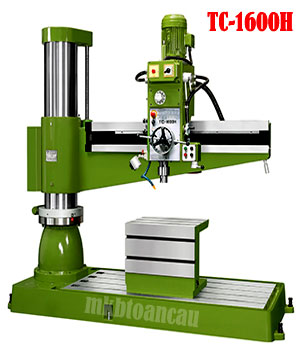

Máy khoan cần 5HP 50mm 12 tốc độ TC-1600H

Máy khoan cần 5HP 50mm 12 tốc độ TC-1600H Tailift Đài Loan là thiết bị chuyên dùng khoan các loại lỗ lớn, ưng dụng trong gia công khuôn mẩu, chế tạo máy, thep khối, khoan sắt 50mm, gang 60mm, ta rô sắt M40, gang M50.

Máy có hệ thống thủy lực riêng dùng để kẹp cố định cần và khoa vị trí đầu khoan. Công suất bơm thủy lực 1HP, có đồng hồ báo áp lực dầu, điều khiển đóng mở thông qua các nút bấm điện trên Panel.

Cần khoan có độ dài 1650mm, hành trình đầu khoan trên cần 1230mm, lỗ côn MT5 hành trình 270mm, có 3 cấp ăn phôi tự động, điều chỉnh bước tiến theo cấp tùy theo đường kính và độ lớn lỗ khoan.

Tuy máy thiết kế công suất lớn nhưng chỉ có 3 cấp ăn phôi tự động, khi doa hoặc khoan cho phép dùng chức năng này, nhưng khi ta rô thì không ne6ng dùng (có một số dòng máy khóa chức năng này khi thực hiện ta rô).

Cùng kiểu thiết kế với máy khoan cần 5HP 50mm 12 tốc độ TC-1600H còn có model TC-1250H, tuy nhiên khả năng làm việc và công suất nhỏ hơn. Người dùng có thể tham khảo thêm thương hiệu Tonefan model TF-1300H.

Thông số khoan cần Tailift TC-1600H

Model	TC-1600H	Bản vẽ
Khoan Sắt	50mm
Khoan Gang	60mm
Ta rô Sắt	M40
Ta rô Gang	M50
Đường kính trụ	320mm	A
K.cách trụ đến trục chính max	1650mm	D+C
K.cách trụ đến trục chính min	330mm	C
Hành trình của đầu máy	1230mm	D
K.cách trục tới chân đế max	1405mm	E
K.cách trục tới chân đế min	465mm	F
K. cách nâng của cần	670mm	E-F-I
Kích thước khối vuông	630x500x500mm	LxKxH
Kích thước chân đế	2550x970x200mm
Lỗ côn trục chính	MT5
Hành trình trục chính	270mm	I
Tốc độ trục chính (50Hz)	(37-1253) 12 cấp
Khoan tự động Autofeed 3 cấp	0.06 - 0.10 - 0.20
Motor chính	5HP
Motor nân hạ cần	1Hp or 2Hp
Motor thủy lực	1Hp
Motor làm mát	1/8Hp
Tổng chiều cao	2790mm	M
Chiều cao đế + trụ	2190mm	G
Trọng lượng máy	3300Kg
Trọng lượng đóng gói	3650Kg
Kích thước đóng gói	2700x1130x2430mm
