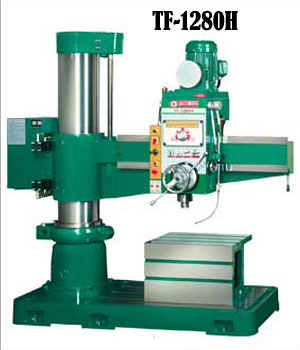

Máy khoan cần 3Hp 50mm TF-1280H

Máy khoan cần 3Hp 50mm TF-1280H Tonefan Đài Loan là loại thiết bị chuyên dùng khoan lỗ lớn thép dày có 12 tốc độ và 3 cấp ăn phôi tự động kiểu Autofeed. Điểm đặc biệt là cần khoan được cố định bằng thủy lực thay cho kiểu khóa tay Manual.

Kiểu khoan cần thủy lực có nhiều ưu điểm là dễ sử dụng, đễ điều chỉnh theo lỗ tâm, tiết kiệm được thời gian gá phôi, cánh chỉnh lỗ khoan. Hệ thống bơm thủy lực được cung cấp riêng 1HP có đồng hồ báo áp.

Máy khoan cần được trang bị Motor chính 2 cấp tốc độ, Motor nâng hạ cần khoan 2HP, Motor thủy lực 1HP và Motor làm mát 1/8Hp. Chuyển đổi cấp tốc độ Motor chính bằng nút điều khiển điện.

THiết bị thích hợp hầu hết các loại vật liệu náy cả thép dày, thép cứng khả năng khoan trên thép trung bình như khoan sắt 50mm, gang 60mm,  ta rô sắt M30, gang M38, doa sắt 85mm, gang 120mm.

Máy khoan cần 3Hp 50mm TF-1280H và TF-1300H có kiểu thiết kế giống nhau, nhưng công suất TF-1300H lớn hơn và khả năng khoan củng lớn hơn. Mặc khác thương hiệu Wei Chun củng có model tương tự WJR-1230DH.

Thông số kỹ thuật máy khoan cần TF-1280H.

Model	TF-1280H
Khoan sắt	50mm
Khoan Gang	60mm
Tarô trên sắt	M30
Tarô trên Gang	M60
Doa trên sắt	85mm
Doa trên gang	120mm
Hành trình trục chính	(H) 250mm
Côn trục chính	MT4
Tốc độ trục 12 cấp	44-1500
Bước ăn phôi (6 cấp)	0.005 - 0.09 - 0.15mm
Đường kính trụ cột	(A) 300mm
Từ cột tới tâm trục chính (max)	(B) 1250mm
Từ cột tới tâm trục chính (min)	(C) 330mm
Hành trình đầu khoan trên cần	(D) 920mm
Chân đế tới tâm trục chính (max)	(E) 1210mm
Chân đế tới tâm trục chính (min)	(F) 290mm
Chiều cao trụ máy	(G) 2140mm
Chiều cao khi vận hành	(I) 2585mm
Kích thước chân đế	1800x800x170mm
Diện tích bàn làm việc	650x500x410mm
Động cơ trục chính	3HP (4P/8P)
Động cơ cần khoan	2HP
Bơm làm mát	1/8HP
Bơm dầu	1HP
Inverter	-
Trọng lượng	2050/2150Kg
Kích thước đóng gói	2290 x1100 x 2230mm
