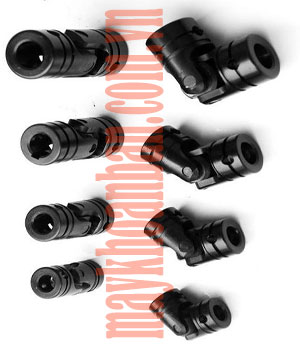

Kích thước khớp nối cho đầu nhiều mũi PB-HS

Kích thước khớp nối cho đầu nhiều mũi kiểu PB-HS-Seri hay kích thước khớp nối Cardan là bảng thông số cần thiết cho những người chế tạo máy, bảo trì, bảo hành đầu khoan hoặc ta rô nhiều mũi, đây là phụ kiện bán rời theo Size.

Khớp nối Cardan có nhiều kiểu được thiết kế với hình dạng khác nhau, mổi loại thích ứng với tốc độ và Moment xoắn khác nhau và được chia thành các dòng như PB-Seri, PR-Seri, NB-Seri, NC-Seri.

Mổi dòng seri lại được chia ra nhiều kiểu như khớp nối Cardan PR-Seri có các kiểu D (lỗ ròn), kiểu S (lỗ vuông và kiểu K ( lỗ tròn có rãnh then). Trong khi đó PB-seri chỉ cáo 2 kiểu D (lỗ ròn) và kiểu K (lỗ tròn có rãnh then).

Ngoài ra khớp nối Cardan còn được chia ra 3 loại khác nhau là khớp nối Cardan đơn (Single), khớp nối Cardang đôi (Double) và loại khớp nối Cardan nối dài (Extension).

Do có nhiều yếu tố và kiểu khác nhau, vì vậy người mua loại phụ kiện khớp nối Cardan cần hiểu rỏ là cần mua loại nào kích thước bao nhiêu, từ đó nhà phân phối mới có thể cấp đúng được.

Thông số khớp nối Cardan PB-HS.

Model	D	E	L	B	A	F	P	K	T
PB-HS-13	6	13	31	15.5	9	4.5	3
PB-HS-16	8	16	36	18	10	5	3.5	2	9
PB-HS-20	10	20	42	21	12	6	4.5	3	11.4
PB-HS-23	12	23	52	26	15	7.5	5	4	13.8
PB-HS-26	14	26	59	29.5	17	8.5	5.8	5	16.3
PB-HS-30	16	30	74	37	22	11	6.5	5	18.3
PB-HS-32	18	32	81	40.5	23.5	11.75	7	6	20.8
PB-HS-36	20	36	87	43.5	25	12.5	8	6	22.8
PB-HS-40	22	40	94	47	27	13.5	9	6	24.8
PB-HS-45	25	45	105	52.5	30	15	10	8	28.3
PB-HS-50	30	50	122	61	35	17.5	11.5	8	33.3
PB-HS-59	35	59	140	70	40	20	13	10	38.3
Đơn vị tính	mm
Tốc độ	< 1000rpm
Moment	<5000N.m
Góc nghiêng	450
Vật liệu	40Cr, SC45, SS304
