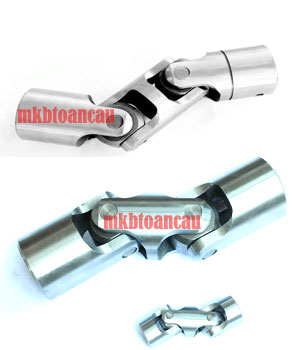

Đầu nối Cardan loại 2 cái PB-D

Đầu nối Cardan loại 2 cái PB-D (Double) được tạo thành từ 2 khớp nối Cardan loại đơn PB-HS (Single). Đây là phụ kiện có chức năng truyền chuyển động quay tròn ứng dụng trong mốt số thiết bị cơ khí, máy móc tự động...

Loại này được ứng dụng nhiều trong cơ cấu truyền động nhưng ít khi thấy xuất hiện trên các đầu khoan hoặc ta rô nhiều mũi như loại trục khớp nối Cadan kiểu nối dài như PR-HM hay PB-M (Extension).

Đầu nối kiểu PB-D được làm từ vật liệu cứng chịu độ mài mòn cao, cho phép vận hành với tốc độ nhỏ hơn 1000v/p. Nếu có nhu cầu vận hành với tốc độ cao hơn nên chọn đầu nối PR-HD.

Đầu nối Cardan loại PB-Seri có 3 loại là đầu nối kiểu đơn PB-HS (Single), đầu nối Cardan kiểu đôi PB-D (Double) và đầu nối kiểu dài PB-M (Extension). Mổi loại có ứng dụng khác  nhau.

Đầu nối Cardan loại 2 cái PB-D có các kiểu lỗ tròn (Type D), kiểu lỗ tròn có rãnh then (Type K) và kiểu lỗ hình vuông (Type S). Vì vậy người dùng cần mua đúng khi thiết kế hoặc thay thế sử chữa.

Thông số khớp nối Cardan đơn đôi PB-D.

Model	D	d	L	L1	L2	S	K	T
PB-D16	16	8	61.5	12	20	8	2	9
PB-D20	20	10	74	12.5	22.5	10	3	11.4
PB-D25	25	12	86	13	25	12	4	13.8
PB-D29	29	14	100	18	32.5	14	5	16.3
PB-D32	32	16	107	17.5	34	16	5	18.3
PB-D35	35	18	130	21.5	39		6	20.8
PB-D37	37	20	134	23	41		6	22.8
PB-D40	40	20	164	33	54		6	22.8
PB-D50	50	25	181	28	54		8	28.8
PB-D60	60	30	262	58	89		8	33.3
Đơn vị tính mm
Tốc độ		<1000rpm
Moment		<5000N.m
Vật liệu		40Cr, 20CrMo
