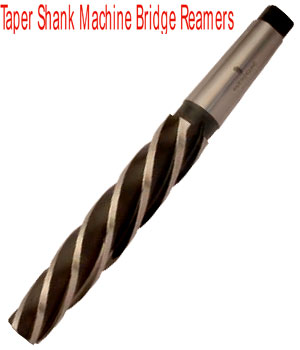

Mũi doa lỗ hình tháp đuôi côn hệ mét

Mũi doa lỗ hình tháp đuôi côn hệ mét do Taylor & Jone Anh Quốc (UK) sản xuất. Mũi doa lỗ có 5 cạch cắt (5 me) đuôi côn tiêu chuẩn MT1, MT2, MT3, MT4 thích hợp dùng trên các loại máy khoan bàn, khoan từ.

Loại mũi doa lỗ hình tháp đuôi côn có 2 tiêu chuẩn là hệ Inch và hệ mét. Kiểu thiết kế và cấu tạo giông nhau, nhưng đường kính lỗ và kích thước khác nhau giữa 2 hệ.

Ưu điểm của loại mũi này là lỗ sao khi doa khoét rộng sẻ được đồng tâm so với lỗ củ, độ rộng của lỗ có thể điều chỉnh bằng cách đặt trước cữ hành trình cho trục chính của thiết bị.

Do thiết kế kiểu đuôi côn MT1, MT2, MT3, MT4 nên cho phép sử dụng được trên hầu hết các loại máy khoan bàn, máy khoan đứng hoặc máy khoan từ ...có trục chính kiểu côn.

Mũi doa lỗ hình tháp đuôi côn hệ mét được làm bằng vật liệu thép gió, đảm bảo độ cứng và không bị "chay" trong lúc khoét với tốc độ cao. Có nhiều Size để lực chọn từ 10-40mm. Nếu cần loại nhỏ hơn có thể chọn loại mũi doa đuôi trụ.

Thông số mũi doa lỗ đuôi côn Taylor & Jone hệ mét.

Model	d1	L1	L2	L3	d3	MTS	Flutes
B06500330M	8.40	85	161	25	5.9	1	5
B06500374M	9.50	90	166	27	6.8	1	5
B06500393M	10	95	171	30	7	1	5
B06500433M	11	100	176	33	7.7	1	5
B06500472M	12	105	199	39	8.1	2	5
B06500511M	13	105	199	39	9.1	2	5
B06500551M	14	115	209	42	9.8	2	5
B06500590M	15	125	219	45	10.5	2	5
B06500629M	16	135	229	48	11.2	2	5
B06500669M	17	135	251	51	11.9	3	5
B06500708M	18	145	261	58	12.2	3	5
B06500748M	19	145	261	58	13.2	3	5
B06500787M	20	155	271	62	13.2	3	5
B06500826M	21	155	271	62	14.8	3	5
B06500866M	22	165	281	66	15.4	3	5
B06500905M	23	165	281	66	16.4	3	5
B06500944M	24	180	281	72	16.8	3	5
B06500984M	25	180	281	72	17.8	3	5
B06501023M	26	180	281	72	18.8	3	5
B06501063M	27	195	311	78	19.2	3	5
B06501102M	28	195	311	78	20.2	3	5
B06501141M	29	195	311	78	21.2	3	5
B06501181M	30	195	311	78	22.2	3	5
B06501220M	31	210	326	84	22.6	4	5
B06501259M	32	210	354	84	23.6	4	5
B06501299M	33	210	354	84	24.6	4	5
B06501338M	34	220	364	88	25.2	4	5
B06501456M	37	220	364	88	28.2	4	5
B06501574M	40	230	374	92	30.8	4	5
Đơn vị tính mm
