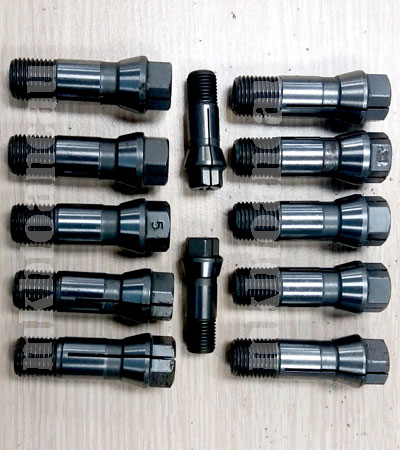

Collet khoan

Collet khoan dùng cho đầu nhiều mũi loại cố định và điều chỉnh, được thiết kế đặc biệt khác với các loại đầu khoan, măng-ranh, bầu khoan. Cho phép cặp được các loại mũi khoan đuôi trụ 2-16mm theo từng Collet.

Đầu khoan, măng-ranh, bầu khoan thiết kế cho phép cặp dãy mũi khoan rộng ví dụ như 0-10mm, 0-13mm, 0-16mm, 3-19mm. Trong khi Collet khoan được thiết kế và sản xuất Fix theo từng loại mũi hoặc cho phép sai số không qua 0.5mm.

Collet khoan dùng cho đầu nhiều mũi U-110, U-165, U-200, U-250, U-300, A-116, A-124, T-76, T-108, T-121, U110X165, U120X200, U120X300, U160X450, U170X300, U220X360, U270X300, U270X450, .

Collet khoan C4, C5, C6, C9, C12, C14, C16, C20, C30 có 2 loại có đai ốc điều chỉnh mũi khoan và không có đai ốc điều chỉnh. Loại không có đai ốc điều chỉnh thường có giá thành rẻ hơn. Hình dáng kích thước bên ngoài hoàn toàn giống nhau.

Đầu khoan nhiều mũi cố định và điều chỉnh khác nhau sẻ có loại Collet khoan khác nhau. Mổi Collet khoan ứng với một đường kính khoan, đối với kích thước đặc biệt sae3 sản xuất theo yêu cầu.

Thông số kỹ thuật kích thước Collet khoan Đài Loan

Model	A	B (UNF)	C	D	d	E	F	G	H	L	Q	K
D4	6	1/4-28	8.5	8	1.5-4.0	5	6.5	4	13	24	120	4
C5	8	5/16-24	9	10.8	1.5-5	6	8.5	5	19	31	140	5
C6	10	3/8-24	12	13.2	1.5-6	7	10	6	23	36	150	6.5
C9	14	1/2-20	15	17	3-9	9	13	7	29	47	150	8
C12	17	5/8-18	15	21.2	3-12	10	16.5	7	31	48	150	9
C14	21	3/4-16	15	24.6	6-14	11	20	8	34	53	150	10
C16	26	M24xP.2.0	18	31	10-18	15	25	11	44	70	150	12
C20	29	M27xP.2.0	19	34.1	14-20	22	28	11	44	71	150	13
C30	39	M38xP.2.0	22	45	17-30	35	39	12	50	81	150	16
Đơn vị tính mm
F đo ở thân phần không ren
