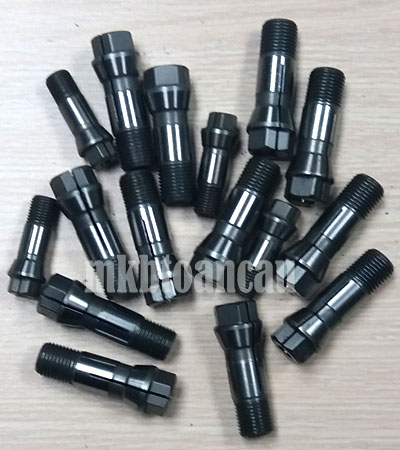

Collet cặp mũi ta rô loại nhỏ

Collet cặp mũi ta rô loại nhỏ Đài Loan có mã D-4, CT-5, CT-6, CT-9, CT-12. Được sản xuất theo tiêu chuẩn mũi ta rô JIS, DIN, ISO, Loại đầu cặp mũi khoan này thường được dùng trên các loại đầu ta rô nhiều mũi, nhiều trục hoặc các loại máy ta rô cầm tay dùng khí nén điện.

Collet cặp mũi ta rô loại nhỏ mới nhìn rất giống kiểu Collet khoan cho đầu khoan nhiều mũi. Nhưng cấu tạo bên trong hoàn toàn khác, vì vậy khi người dùng đầu nhiều mũi muốn thay đổi chức năng cần thay đổi loại Collet cho phù hợp.

Collet kẹp mũi ta rô dùng trên đầu nhiều mũi thiết kế hoàn toàn khác với loại collet lắp nhanh dùng trên các loại máy ta rô cần, ta rô tự động hay khoan ta rô. Vì vậy người dùng cần phân biệt.

Collet cặp mũi ta rô loại nhỏ được gia công chính xác bằng các loại máy CNC, máy cắt dây...mổi Collet chỉ cho phép cặp 1 size ( không có sai số nhiều). vì vậy, khi mua người sử dụng cần chú ý kích thước và tiêu chuẩn mũi taro đang sử dụng.

Thông số kỹ thuật kích thước Collet ta rô Đài Loan

Model	A	B (UNF)	C	D	d	E	F	G	H	L	Q	K
D4	6	1/4-28	8.5	8	1.5-4.0	5	6.5	4	13	24	120	4
CT5	8	5/16-24	9	10.8	1.5-5	6	8.5	5	19	31	140	5
CT6	10	3/8-24	12	13.2	1.5-6	7	10	6	23	36	150	6.5
CT9	14	1/2-20	15	17	3-9	9	13	7	29	47	150	8
CT12	17	5/8-18	15	21.2	3-12	10	16.5	7	31	48	150	9
CT14	21	3/4-16	15	24.6	6-13	11	20	8	34	53	150	10
CT16	26	M24xP.2.0	18	31	10-18	15	25	11	44	70	150	12
CT20	29	M27xP.2.0	19	34.1	14-20	22	28	11	44	71	150	13
CT30	39	M38xP.2.0	22	45	17-30	35	39	12	50	81	150	16
Đơn vị tính mm
F đo ở thân phần không ren
